При проектировании наклонного конвейера одна из основных задач — не допустить обратного скольжения и просыпания транспортируемого продукта. По мере увеличения угла подъема возможностей обычного гладкого полотна становится недостаточно. В таких условиях применяются шевронные ленты с рельефными поперечными выступами, которые удерживают материал и позволяют транспортировать его по более крутой и компактной трассе.
Такие ленты востребованы на горнодобывающих, аграрных, перерабатывающих, строительных предприятиях, элеваторах и складских комплексах. Они подходят для транспортировки щебня, песка, угля, зерна, удобрений, древесной щепы и других сыпучих или штучных грузов.
Как шеврон влияет на производительность конвейера
Рельеф рабочей поверхности формирует дополнительные зоны удержания материала. Благодаря этому груз меньше скатывается назад при движении вверх по наклонной трассе.
Однако производительность определяется не только высотой выступов. Необходимо учитывать ширину полотна, форму профиля, скорость движения, угол конвейера и характеристики груза.
Слишком низкий профиль может недостаточно удерживать материал. Чрезмерно высокий шеврон при неподходящей фракции способен уменьшать полезное пространство между ребрами и затруднять разгрузку. Поэтому выбирать максимальную высоту профиля без расчета не всегда рационально.
Как подобрать профиль шевронной ленты
Различные материалы ведут себя на наклонной поверхности по-разному. Мелкий сухой песок, влажная земля, зерно и крупный щебень требуют разных условий транспортировки.
При подборе учитываются:
- угол наклона конвейера;
- размер и форма фракции;
- насыпная плотность продукта;
- влажность и склонность материала к скольжению;
- необходимая производительность;
- ширина и скорость движения полотна;
- способ загрузки и разгрузки.

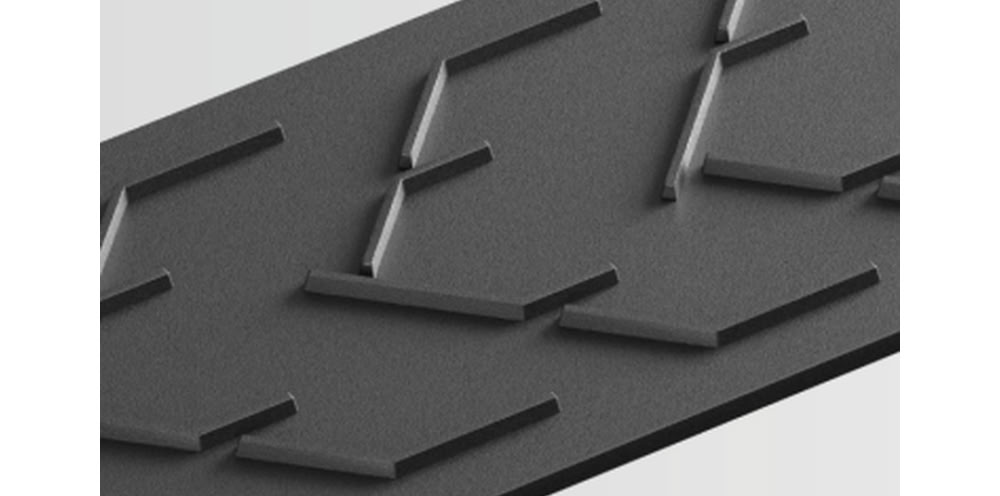

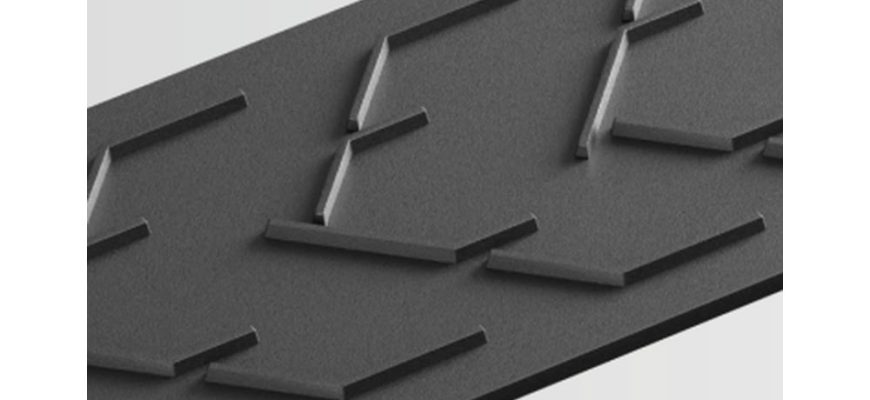

Шевронные ленты могут иметь V-образный, открытый или другой профиль. Геометрия выбирается так, чтобы материал надежно удерживался на подъеме, но одновременно свободно покидал рабочую поверхность в точке разгрузки.
Высота шеврона и угол подъема
Универсального значения, при котором конкретная высота профиля гарантирует определенный угол транспортировки, не существует. Допустимый наклон зависит от нескольких факторов одновременно.
Например, сухой крупнозернистый продукт может стабильно перемещаться при одних параметрах, а влажный мелкодисперсный материал при том же угле начинает налипать или скользить. Поэтому угол трассы необходимо рассчитывать с учетом физических свойств груза.
Для особенно крутых подъемов обычного шевронного профиля может быть недостаточно. В таких случаях рассматриваются специальные ленты с высокими перегородками и гофрированными бортами.
Износ профиля на наклонном конвейере

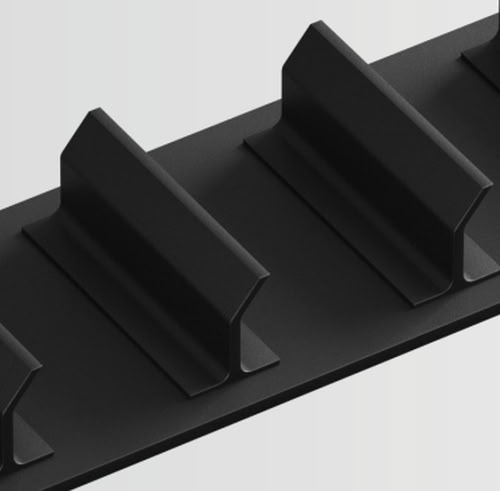

Шевроны относятся к наиболее нагруженной части полотна. Они постоянно контактируют с грузом, принимают часть усилия при его удержании и испытывают дополнительные нагрузки при огибании барабанов.
На абразивных линиях профиль постепенно стирается. Если его высота становится недостаточной, материал начинает скатываться даже при сохраненной основной обкладке.
Еще одна проблема — повреждение или отрыв отдельных ребер. Причинами могут быть сильные удары в загрузочной зоне, слишком маленький диаметр барабана, неправильная эксплуатация или недостаточная прочность соединения профиля с основным полотном.
Поэтому ресурс шевронных лент необходимо оценивать не только по состоянию плоской части рабочей поверхности, но и по целостности самого профиля.
Почему важна правильная загрузка
Даже качественная шевронная лента будет быстро изнашиваться, если материал падает на нее с большой высоты или под неправильным углом. Особенно это заметно при работе с крупной и тяжелой фракцией.
Загрузочный узел должен направлять поток по ходу движения полотна и распределять его максимально равномерно. Это уменьшает ударное воздействие, снижает риск локального повреждения профиля и помогает использовать рабочую ширину ленты эффективнее.
Также важно контролировать объем подачи. Перегрузка приводит к тому, что часть продукта начинает пересыпаться через профиль и края полотна.
Как подобрать шевронную ленту под оборудование
Для заказа необходимо знать ширину и длину полотна, угол наклона трассы, скорость движения и требуемую производительность. Дополнительно указываются тип транспортируемого материала, его фракция, влажность, температура и насыпная плотность.
Также учитываются диаметры барабанов, требуемая прочность каркаса, условия стыковки и характеристики резиновых обкладок.
Правильно подобранные шевронные ленты позволяют уменьшить длину наклонной трассы, стабильнее удерживать материал и снизить потери продукта при транспортировке. Вместо выбора полотна только по ширине и высоте профиля рациональнее рассчитывать его под конкретный материал, угол подъема и производительность конвейерной линии.
