Как подобрать гидравлический насос по параметрам старого насоса: пошаговая инструкция

Замена гидравлического насоса — задача, с которой рано или поздно сталкивается практически каждый владелец спецтехники, трактора, погрузчика или другой машины с гидравлическим приводом. И самая распространенная ошибка в такой ситуации — искать новый насос только по внешнему виду или названию техники.

На практике даже для одной модели машины могут использоваться разные исполнения гидронасосов. Они могут отличаться рабочим объемом, производительностью, давлением, направлением вращения, типом вала, креплением и другими параметрами.

Поэтому, если старый насос вышел из строя, лучше подбирать замену не только по модели техники, а прежде всего по техническим характеристикам самого насоса и требованиям гидросистемы.

Разберемся, какие данные нужно собрать перед покупкой и как самостоятельно подготовиться к подбору.

Почему нельзя просто купить насос «такой же»

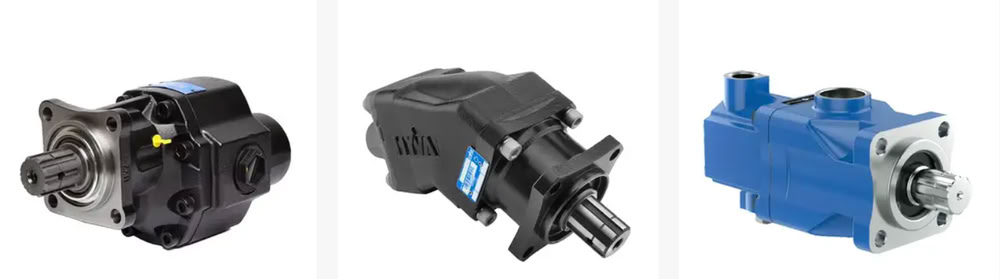

Представим ситуацию: на технике установлен гидронасос, который проработал несколько лет и вышел из строя. На корпусе есть маркировка, но она частично стерлась. В интернете находится похожая модель, причем внешне она практически идентична.

Кажется, что проблема решена.

Однако даже небольшое отличие в характеристиках может привести к неправильной работе гидросистемы.

Например, насос с другим рабочим объемом может обеспечить совершенно другой расход рабочей жидкости. Если не совпадает направление вращения, насос может работать некорректно или быстро выйти из строя. Несовпадение посадочных размеров вообще не позволит установить агрегат без переделки.

Поэтому правильный подбор начинается не с поиска фотографии похожего насоса, а со сбора информации.

Шаг 1. Найдите маркировку на старом насосе

Первое, что стоит сделать, — внимательно осмотреть корпус.

На гидравлических насосах маркировка может находиться:

• на металлической табличке;
• на корпусе;
• возле вала;
• на фланце;
• на задней или боковой крышке;
• на специальной наклейке.

Сфотографируйте маркировку целиком. Даже если часть символов плохо читается, фотография может помочь определить серию или модификацию.

Важно переписать все обозначения, а не только первые несколько цифр.

У одной серии насосов могут существовать различные модификации, которые отличаются валом, фланцем, направлением вращения или другими характеристиками.

Если маркировка стерлась полностью, это еще не означает, что подобрать замену невозможно. В этом случае понадобится больше технической информации.

Шаг 2. Определите тип насоса

Следующий этап — понять, какой именно насос установлен на технике.

Наиболее распространенные варианты:

• шестеренные;
• аксиально-поршневые;
• радиально-поршневые;
• пластинчатые;
• другие специализированные конструкции.

Для владельца техники необязательно разбираться во всех конструктивных особенностях. Часто тип можно определить по старому насосу, его маркировке или документации на машину.

Если есть сомнения, лучше сделать несколько фотографий агрегата с разных сторон и предоставить их специалисту при подборе.

Это особенно важно, когда насос требуется заменить аналогом.

Шаг 3. Узнайте рабочий объем

Один из ключевых параметров гидравлического насоса — рабочий объем.

Он показывает, какой объем рабочей жидкости насос теоретически перемещает за один оборот.

Рабочий объем обычно указывается в см³/об.

Именно поэтому нельзя ориентироваться только на габариты агрегата. Два насоса похожего размера могут иметь разные рабочие объемы и, соответственно, разные характеристики.

Для владельца техники это означает простое правило:

если у старого насоса известен рабочий объем, при подборе замены его обязательно нужно учитывать.

При этом рабочий объем необходимо рассматривать вместе с частотой вращения и характеристиками всей гидросистемы.

Шаг 4. Проверьте производительность и расход гидравлической жидкости

Работа насоса напрямую связана с расходом рабочей жидкости.

Производительность гидронасоса обычно выражается в литрах в минуту.

Упрощенно она зависит от рабочего объема и частоты вращения.

Если установить насос с неподходящей производительностью, рабочие органы техники могут двигаться слишком медленно или, наоборот, работать с неподходящей скоростью.

Например, если насос рассчитан на один режим работы, а фактический привод обеспечивает другие обороты, реальный расход жидкости будет отличаться от расчетного.

Поэтому при замене насоса важно учитывать не только сам агрегат, но и привод, от которого он получает вращение.

Шаг 5. Определите рабочее и максимальное давление

Еще один критически важный параметр — давление.

Нужно понимать, какое рабочее давление предусмотрено гидросистемой и на какое давление рассчитан сам насос.

Нельзя руководствоваться принципом «чем выше давление, тем лучше».

Гидравлическая система представляет собой комплекс взаимосвязанных компонентов. Если поставить насос, способный развивать более высокое давление, это не означает, что остальные элементы системы рассчитаны на такую нагрузку.

При подборе необходимо учитывать характеристики:

• гидроцилиндров;
• распределителей;
• клапанов;
• гидролиний;
• фильтров;
• других компонентов системы.

Поэтому давление нового насоса должно соответствовать не только желаемым характеристикам, но и требованиям всей гидросистемы.

Шаг 6. Проверьте направление вращения

На первый взгляд это мелочь, но именно на таких деталях часто ошибаются при покупке.

Гидравлические насосы могут иметь определенное направление вращения. Оно должно соответствовать направлению вращения приводного вала.

Перед заказом необходимо выяснить:

В какую сторону вращается вал насоса при работе?

Нельзя определять это только по тому, с какой стороны смотрит покупатель на агрегат. Направление всегда нужно уточнять относительно установленного насоса и его привода.

Если направление вращения не совпадает, нормальная работа насоса может быть невозможна.

Шаг 7. Проверьте вал

Даже если по основным характеристикам насос подходит, он может не установиться на технику из-за другого типа вала.

Необходимо проверить:

• диаметр;
• длину;
• форму;
• количество шлицов;
• наличие шпонки;
• тип соединения с приводом.

Особенно внимательно следует относиться к шлицевым соединениям.

Внешне два вала могут выглядеть практически одинаково, но иметь разные размеры и количество шлицов.

Поэтому фотография торцевой части старого насоса и точные размеры могут значительно упростить подбор.

Шаг 8. Проверьте тип крепления и фланец

Следующий параметр — способ установки насоса.

Нужно сравнить:

• крепежные отверстия;
• расстояние между ними;
• диаметр посадочной части;
• форму фланца;
• размеры корпуса;
• расположение рабочих портов.

Иногда насос технически подходит по рабочему объему и давлению, но установить его вместо старого невозможно без изменения крепления.

Для владельца техники это означает дополнительные расходы и время простоя.

Поэтому совместимость по монтажным размерам нужно проверять до покупки, а не после получения насоса.

Шаг 9. Определите расположение и размеры гидравлических подключений

Насос должен правильно подключаться к гидросистеме.

Важно проверить:

• диаметр соединений;
• тип резьбы;
• расположение входного и выходного портов;
• направление подключения;
• соответствие гидролиний.

Особое внимание стоит уделить входной линии.

Неправильно подобранное или слишком узкое всасывающее соединение может стать причиной недостаточного поступления жидкости к насосу и привести к проблемам в работе.

Шаг 10. Учитывайте рабочую жидкость

Гидравлический насос рассчитан на определенные условия эксплуатации и рабочую жидкость.

При подборе замены необходимо учитывать требования производителя оборудования.

Нельзя считать, что любой гидравлический насос будет одинаково хорошо работать с любой жидкостью.

Также важно состояние самой гидравлической жидкости. Если старый насос вышел из строя из-за загрязненного масла, простой заменой агрегата проблему решить не получится.

В этом случае необходимо проверить состояние всей гидросистемы, фильтрацию и рабочую жидкость.

Как определить параметры, если маркировки нет

Одна из самых распространенных ситуаций — насос есть, а определить его модель невозможно.

В таком случае можно собрать максимум информации самостоятельно.

Сделайте фотографии:

1. насоса целиком;
2. маркировки;
3. вала;
4. фланца;
5. всех гидравлических портов;
6. насоса со стороны крепления;
7. места установки на технике.

Дополнительно измерьте:

• длину и ширину корпуса;
• диаметр и длину вала;
• расстояния между крепежными отверстиями;
• диаметр посадочных мест;
• размеры и расположение портов.

Также желательно сообщить:

• марку и модель техники;
• год выпуска;
• модель двигателя;
• назначение насоса;
• симптомы неисправности старого агрегата.

Чем больше исходной информации есть у специалиста, тем выше вероятность быстро подобрать подходящую замену.

Нужно ли покупать точно такой же насос?

Не всегда.

В некоторых случаях можно использовать аналог, если его характеристики и монтажное исполнение соответствуют требованиям гидросистемы.

Но здесь важно различать два понятия:

Внешне похожий насос — это еще не обязательно подходящий насос.

Технический аналог — агрегат, характеристики и присоединительные параметры которого позволяют использовать его вместо оригинальной модели.

Поэтому при поиске замены необходимо сравнивать не фотографии, а технические характеристики.

Когда лучше обратиться к специалисту

Самостоятельно собрать размеры и данные вполне возможно. Но окончательный подбор иногда лучше доверить специалисту, особенно если:

• маркировка насоса отсутствует;
• техника старая;
• насос уже заменяли ранее;
• оригинальная модель снята с производства;
• требуется аналог;
• неизвестны характеристики гидросистемы;
• насос имеет сложную конструкцию;
• оборудование работает под высокой нагрузкой.

Специалист сможет сопоставить характеристики старого агрегата с доступными моделями и подобрать вариант, который будет совместим с техникой.

Где подобрать гидравлический насос

Если вы ищете замену вышедшему из строя насосу, главное — не торопиться с покупкой первой модели, которая визуально похожа на установленную.

Сначала соберите максимум информации: маркировку, фотографии, размеры, характеристики техники и параметры гидросистемы.

В Гидромаркете представлен широкий ассортимент гидравлического оборудования, поэтому подобрать замену можно среди различных типов и исполнений гидравлических насосов.

Если точной модели нет или определить ее самостоятельно не получается, стоит предоставить специалистам фотографии и параметры старого агрегата — это позволит подобрать подходящий вариант или технический аналог.

Краткий чек-лист перед покупкой

Перед заказом гидравлического насоса проверьте:

☑ маркировку старого насоса;
☑ тип насоса;
☑ рабочий объем;
☑ производительность;
☑ рабочее и максимальное давление;
☑ частоту вращения;
☑ направление вращения;
☑ тип и размеры вала;
☑ крепеж и фланец;
☑ размеры и расположение гидравлических портов;
☑ требования к рабочей жидкости;
☑ совместимость с конкретной моделью техники.

Если все эти параметры совпадают с требованиями гидросистемы, вероятность ошибки при покупке значительно снижается.
